Hallo,



Ik ben opzoek naar een vector programma om simpele tekeningen van podia te maken.



Nu heb ik de kans op voor een aanbiedingsprijs corel draw X4 paintshop pro,X5 designer of X6 graphics suit te kopen.



Met welk programma zou ik het beste uit de voeten kunnen, of zijn ze allemaal het hetzelfde alleen een versie verder?

Ik heb je net even een pdf gestuurd van een truss carré, gemaakt met Sketchup.

Met het CAD programma TurboCad kan je mooie 2D en 3D tekeningen maken. Zelf heb ik nooit een CAD tekenopleiding gehad en heb door oefenen en evt uit handboeken raadplegen alle vaardigheid opgedaan om met dit goedkope (90 euro) programma te werken.

Ook renderingen van 3 D modellen zijn mogelijk met dit programma. Dit lijkt mij verreweg de goedkoopste oplossing. Zeker als je in de toekomst vaker wijzigingen wil aanbrengen in jouw modellen.

Paul

Dank jullie wel voor al jullie reacties, ook naar mijn emailadres. Ik ga het allemaal bestuderen en laat zeker even wat van mij horen.



Ik heb wel een programma gevonden, alleen is dit voor een ander merk, waardoor het niet helemaal klopt, maar het geeft wel een aardig idee.



http://trusstool.com/

Ik heb wel een programma gevonden, alleen is dit voor een ander merk,



Welke merk(en) gebruik je, of ga je gebruiken. Als ik vragen mag.

Er komt hier alleen nog maar Prolyte binnen. Zowel voor de trussen als voor de podiumdelen.

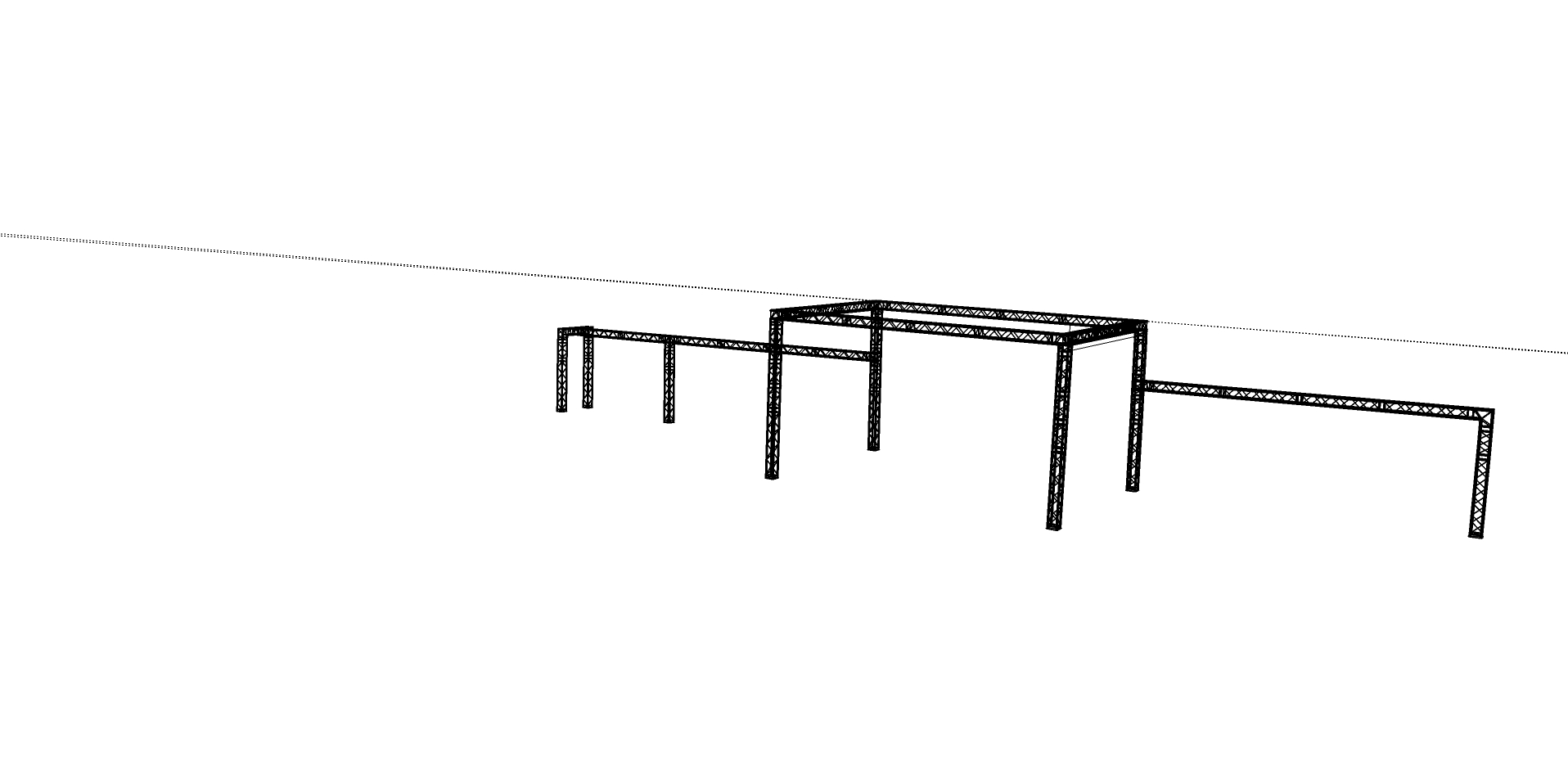

Ok dit heeft me ongeveer 8 uur gekost en helaas klopt het eind resultaat niet. Het staat namelijk niet recht en mijn vierkant sluit helaas niet aan.

Het is en blijft toch een heel gepriegel om 2 stukken recht aan elkaar te krijgen. De trussen zijn namelijk niet solid dus ze schuiven gewoon inelkaar waardoor ik uren bezig ben geweest om dit redelijk goed te krijgen.



De stukken zijn wel op ware grote.

En het sketchup bestandje.

carre.zip

Ok dit heeft me ongeveer 8 uur gekost en helaas klopt het eind resultaat niet. Het staat namelijk niet recht en mijn vierkant sluit helaas niet aan.



Ik heb weinig ervaring met sketchup maar de andere 3D software die ik gebruikt heb hebben speciale functies om elementen haaks, loodrecht of onder een hoek te verbinden. Dat zijn 'bijzondere' combinaties als ctrl-toets ingedrukt houden en slepen met de muis of zelfs dingen als 'selecteer element één, ctrl-selecteer element twee en druk op alt+c'. Die ga je dus nooit zelf uitvinden maar alleen door tutorials te lezen of een cursus te volgen. Ken je ze eenmaal dan verbind je twee element in een paar seconden recht aan elkaar.

In die acht uur heb ik ook heel wat filmpjes gekeken op youtube, waar ook best wel leerzame tussen zaten. Alleen objecten verbinden ben ik nog niet echt tegengekomen. Wel in de tekenmode, maar niet met losse objecten.



Ik heb weinig ervaring met sketchup maar de andere 3D software die ik gebruikt heb hebben speciale functies om elementen haaks, loodrecht of onder een hoek te verbinden. Dat zijn 'bijzondere' combinaties als ctrl-toets ingedrukt houden en slepen met de muis of zelfs dingen als 'selecteer element één, ctrl-selecteer element twee en druk op alt+c'. Die ga je dus nooit zelf uitvinden maar alleen door tutorials te lezen of een cursus te volgen. Ken je ze eenmaal dan verbind je twee element in een paar seconden recht aan elkaar.



Ik ben ook bezig geweest met trials van Sketchup en ViaCad. Viacad heb ik gekozen omdat deze op zogenaamde NURBS basis werkt (wat dat ook is) . Hiermee is het ook mogelijk STEP-files te importeren, wat ik in verdere toepassingen van andere applicaties wel nuttig vind. Ik heb ViaCad pro al gezien voor € 189,-



Met ViaCad heb ik ook geprobeerd twee componenten te koppelen. Ik ben er ook nog niet in geslaagd, ondanks het volgen van veel tutorials.



@ Willem

Is ViaCad een van de 3D programma’s die jij kent, waarbij het toch makkelijk moet lukken?



@ Jasper

Bij import van Prolyte (dwg) symbols zag dit er aanvankelijk beter uit dan Sketchup. Alleen een file gaf niet verbonden delen die volgens mij verbonden hadden moeten zijn.



Inkscape is een Open Source vector graphics progamma, die het zeker waard is.
